電鍍銠釕設備電鍍對PCB電路板生產的重要性
發布時間：
2022-06-27
電鍍銠釕設備電鍍對PCB電路板生產的重要性 在 2016 年的印刷電路板中，銅被用於互連基板上的元件。雖然它是形成印刷電路板導電路徑圖案的良導體材料，但如果長時間暴露在空氣中。也容易因氧化而失去光澤，因腐蝕而失去焊接性。

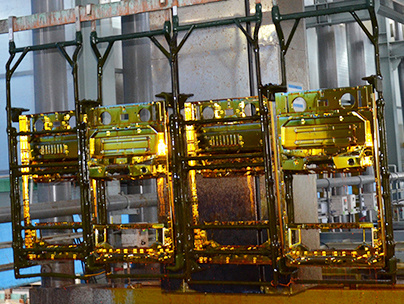

電鍍銠釕設備電鍍對PCB電路板生產的重要性
在 2016 年的印刷電路板中，銅被用於互連基板上的元件。雖然它是形成印刷電路板導電路徑圖案的良導體材料，但如果長時間暴露在空氣中。也容易因氧化而失去光澤，因腐蝕而失去焊接性。因此，需要使用多種技術保護銅跡線、通孔和鍍通孔，包括有機塗料、氧化膜和電鍍。
有機漆的應用非常簡單，但由於其濃度、成分和固化周期的變化，不適合長期使用，甚至會導致不可預知的可焊性偏差。氧化膜保護電路免受腐蝕，但不能保持可焊性。電鍍銠釕設備電鍍或金屬塗層工藝是確保可焊性和保護電路免受腐蝕的標準操作，在單麵、雙麵和多層印刷電路板的製造中發揮著重要作用。特別是，在跡線上鍍一層可焊金屬已成為為銅跡線提供可焊保護層的標準做法。
印刷電路板
電子設備中各種模塊的互連往往需要使用帶有彈簧觸點的印刷電路板接頭和具有匹配設計的連接觸點的印刷電路板。這些觸點應具有高耐磨性和低接觸電阻，這需要在其上鍍一層稀有金屬，常用的金屬是金。此外，印刷線路上也可以使用其他鍍層金屬，如鍍錫、電鍍鎮流器，有時在一些印刷線路區域還可以鍍銅。
銅跡線上的另一種塗層是有機的，通常是阻焊層，在不需要焊接的地方用薄環氧樹脂薄膜絲網印刷。這種用有機助焊劑塗覆的過程不需要電子交換，當電路板浸入化學鍍液中時，耐氮化合物可以粘附在暴露的金屬表麵上，而不會被基板吸收。
電子產品所需的技術複雜性以及對環境和安全適應性的嚴格要求導致電鍍實踐取得重大進展，在高複雜性、高分辨率、多基板技術的製造中表現得尤為明顯。在電鍍方麵，電鍍技術已經達到了很高的水平。
有兩種標準方法可以在電路板走線和通孔上增加金屬堆積：
1.電鍍銠釕設備電路電鍍
該工藝僅在設計電路圖案和通孔的地方接受銅層生成和抗蝕刻金屬電鍍。線路電鍍時，線路和焊盤每側增加的寬度大致相當於電鍍表麵增加的厚度，因此需要在原底片上留出餘量。
在電路電鍍中，大部分的銅表麵基本上都是用抗蝕劑掩蔽的，隻在有線路、焊盤等電路圖案的地方進行電鍍。由於待鍍的表麵積減少，所需的供電電流容量往往大大降低，負片往往可以用相對便宜的激光打印機或繪圖筆來製作。陽極在在線電鍍中消耗的銅更少，在蝕刻過程中需要去除的銅也更少，從而降低了電解槽的分析和維護成本。這種技術的缺點是電路圖案需要在蝕刻之前鍍上錫/鉛或電泳抗蝕劑材料，在施加阻焊劑之前將其去除。這增加了複雜性和額外的濕化學溶液處理過程。
2.電鍍銠釕設備全板鍍銅
在電鍍銠釕設備電鍍過程中，整個表麵區域和鑽孔都是鍍銅的，一些抗蝕劑倒在不需要的銅表麵上，然後鍍上抗蝕金屬。即使對於中型印刷電路板，這也需要能夠提供大量電流的電源，以產生易於清潔、光滑、光亮的銅表麵，以供後續處理。如果您沒有光繪機，則需要使用負片來曝光電路圖形，使其成為更常見的對比度反轉幹膜光刻膠。
蝕刻完全鍍銅的電路板將再次去除大部分鍍在電路板上的材料。由於蝕刻劑中銅載液的增加，大大增加了陽極附加腐蝕的負擔。
